PCBA加工前要预热的原因

  在大规模生产pcba加工焊接环境中，温度曲线是很重要性的。缓慢升温和预热阶段可以帮助激活助焊剂，防止热冲击，并且在smt贴片时改善焊接质量。然而，当重新加工、原型制造或者PCBA打样项目时，很容易忘记预热阶段的重要性，这可能导致设备即使没有损坏也会大打折扣。因此，对于这样一个重要步骤，为什么在smt加工工厂实际操作中常常忘记？忽略这一步骤会产生什么结果？   一、PCBA焊前预热是什么？   当技术员和从业者们听到了“温度曲线”这个词时，就会想到smt回流焊。沿着大范围的焊接区域，很容易看到4个主要的温度控制区，更终形成专业的焊接焊接点。每个阶段，技术员都会凭着自己的经验，反复试验，严格控制和改进，每个阶段都能提高焊点质量，减少缺陷。但是其他工业用的焊锡设备可能没有这么精确的温度控制，但是他们的共同之处都是有预热阶段。   二、选择性波峰焊中的助焊剂燃烧   预加热阶段的作用是使整个组件的温度从室温稳定上升到低于焊膏熔点的保温温度，约为150℃。调整温度变化，使坡度保持在每秒几度。预加热阶段之后的一段时间是均热期，这一阶段将保持该温度一段时间，以保证板的加热均匀。再进入回流阶段，开始焊点形成。预加热和浸泡过程中，焊膏中的挥发性溶剂被烧掉，助焊剂活化。   在生产实践证明，焊前的预热是十分重要的。

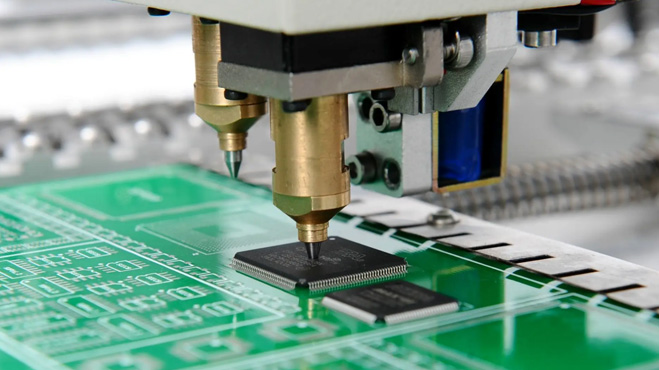

SMT贴片加工生产时应注意什么

  SMT贴片加工生产过程必须有严格的标准化流程，以避免在高频率更换线和更换材料的过程中出现错误的现象。此外，在加工过程中，还必须定期检查贴片机设备。   一、生产SMT贴片的过程   1.从SMT贴片机中取出送料器，取出使用过的纸盘。   2.SMT操作员可以根据自己的工位从物料架上进行相应工位取料。   3.操作人员使用工号表检查移除的材料，以确认规格和型号是否相同。   4.操作员检查新托盘和旧托盘，并检查两个托盘的规格和型号是否完全相同。   5.操作员检查其材料可以说明企业是否与托盘一致。   6.如有异常，SMT贴片操作员应立即通知延迟处理。   7.从新托盘上取样，然后将材料停放在新旧托盘上。   8.取新安装的飞达材料，粘贴在加油过程记录表上，填写加油工作时间、操作员管理等相关数据。   9.根据SMT贴片机站将飞达装回贴片机；您需要有效地填写您的补充信息记录。   10.操作人员应通知工程质量管理人员进行材料匹配和测试，并进行材料更改和检验。   11.IPQC根据站点编号表检查数据信息能否正确开发，站点是否正确。   12.生产开始前，已完成上述贴片机的操作检查。   二、SMT贴片加工的注意事项   1.加工SMT贴片时，大家都知道锡膏基本都是用的。对于新购买的锡膏，如果SMT工厂不立即使用，则需要将其放置在5-10度的环境中进行储存，以免影响锡膏的使用。不得放置在零度以下的环境中。如果高于10度也是不可以的。   2.在进行贴装工序的时候，必须定期检查贴片机设备。如果SMT工厂设备老化或部分零部件损坏，为了保证贴片不会弯曲，出现高抛料，需要及时修理或更换设备。只有这样，才能降低生产成本，提高生产效率。   3.在进行SMT贴片加工时，如果要保证SMT贴片加工焊接的质量，需要随时注意回流焊工艺技术参数的设置是否合理。如果参数设置有问题，SMT贴片焊接的质量无法保证。因此，一般来说，炉温需要每天两次。   以上是关于SMT贴片加工生产时应该要注意的全部内容。如果您有任何问题或建议，请联系我们。

pcba加工的生产环节有哪些？

  PCBA是PCB电路板艺，如PCB电路板制造、部件采购和检查、SMT贴片加工、插件加工、程序燃烧、测试、老化等。PCBA加工过程涉及到很多环节为了生产出好的产品，我们必须控制每个环节的质量。   接到PCBA订单后，分析Gerber文件，注意PCB孔间距与板承载力的关系，不要弯曲或断裂，布线是否考虑高频信号干扰、阻抗等关键因素。   2.组件采购和检查。   零部件采购需要严格控制渠道，必须从大型贸易商和原厂提货，避免100%的二手材料和假材料。此外，还设立了专门的进料检验岗位，严格检查以下项目，确保零部件无故障。   PCB:回流焊炉温度试验。禁止飞线。过孔是否堵塞或漏墨；板面是否弯曲；   IC：检查丝印是否与BOM完全一致，并进行恒温恒湿保存；   其它常见材料：检查丝印、外观、通电测值等，检查项目按抽样方式进行，比例一般为1-3%。   3.SMT贴片加工。   锡膏印刷和回流焊炉温度控制是关键点，激光钢网质量好，满足工艺要求非常重要。根据PCB的要求，部分钢网需要增加或减少，或使用U孔，并根据工艺要求制作钢网。回流焊炉的温和速度控制对锡膏的渗透和焊接可靠性至关重要，可以根据正常的SOP操作指南进行控制。此外，还需要严格执行人工智能测试，以减少人为因素造成的不良影响。

PCBA加工分板需要注意的事项

  当我们进行PCBA加工时，一些PCB板的尺寸相对较小。为了提高生产效率，我们需要制作拼接板。PCBA加工完成后，需要将PCBA拼板进行分板。因此，在分板过程中，应注意一些预防措施，以防止完好的PCBA板损坏。   手动分板时，要注意双手握住PCBA板的下缘，尽量避免弯曲变形、PCBA电气回路及零件、锡道的破坏。   机器分板要求：   1、稳定的支撑点。   如果没有支撑，应力可能会损坏基板和焊点。扭曲板。或在分板过程中产生的应力可能会造成隐藏或明显的缺陷。   2、穿防护工具。   操作前一定要做好防护准备，需要安装高频护眼照明装置，保护操作人员的安全。更好带一双眼睛来保护眼睛的安全。   3、经常用酒精擦拭机器主轴和刀具，以清除分板过程中产生的PCB粉尘，保持分板机的正常运行。   4、使用一定次数后，对分板机的滑杆和轴承进行加油，检查螺丝是否松动。   5、在机器使用过程中，工作台应保持清洁。更好不要放其他东西，以免损坏刀具和物品。虽然有电眼可以维护，但在使用过程中应注意手指和刀具之间的一定安全间隔。   一般来说，PCBA分板时，机器分板的使用效率高于人工分板。损坏率低。但是，机器分板时，应严格按照流程操作，以减少人为错误。
